Комплектные трансформаторные подстанции КТП, БКТП

Комплектные трансформаторные подстанции (КТП), представляют собой распределительные устройства, функция которых заключается в приеме, преобразовании и перераспределении электроэнергии. КТП применяются в системах электроснабжения промышленных объектов, а также предприятий сельскохозяйственного и коммунального назначения. Удобство системы заключается в том, что она не нуждается в постоянном обслуживающем персонале, имеет небольшие размеры и сконструирована для внешней установки.



Комплектная трансформаторая подстанция



Компания «Энергоучёт» предлагает к поставке комплектные трансформаторные подстанции в металлическом корпусе киоскового исполнения (КТПН), мачтового исполнения (КТПМ), а также блочные комплектные трансформаторные подстанции в железобетонной оболочке (БКТП) с трехфазным переменным током частотой 50 Гц, напряжением 6 или 10 кВ, диапазоном мощностей от 25-630 кВА.

Комплектные трансформаторные подстанции в металлическом корпусе киоскового исполнения (КТПН) применяются в основном для электроснабжения сельских объектов и выпускаются с кабельными (КТП-к)и воздушными (КТП-в) вводами по стороне высокого напряжения (ВН) и низкого напряжения (НН), что позволяет использовать их в сетях с воздушними ЛЭП.

Все оборудвание располагается в металлическом контейнере, разделенным на отсеки низкого напряжения, силового трансформатора и высоковольтного отсека. В самом простом варианте в таких КТП не предусматривается наличие коридоров обслуживания, то есть подстанции наружного обслуживания. КТП изготавливаются проходного (КТП-П) и тупикового (КТП-Т) исполнения.

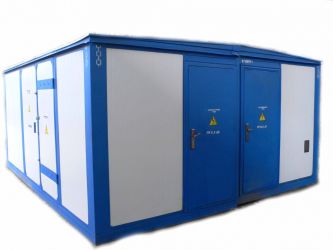

Тупиковый КТП - Т

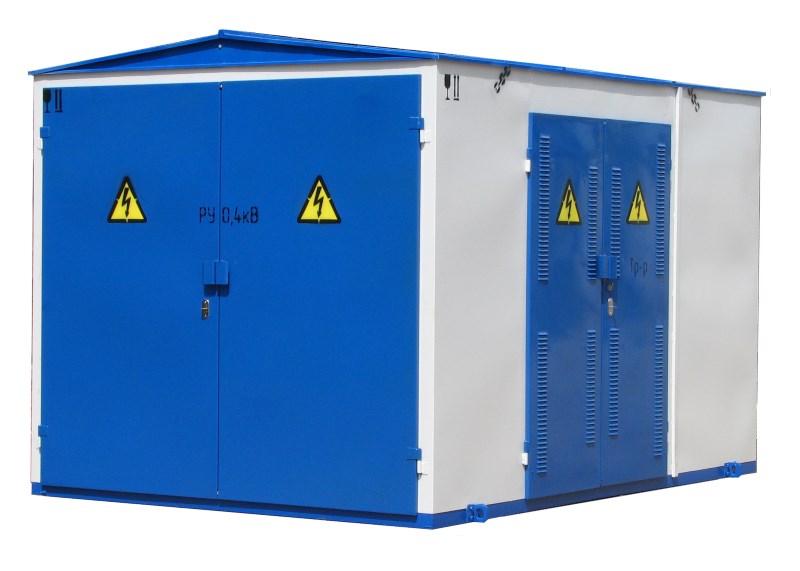

Проходной КТП - П



В комплектной трансформаторной подстанции КТП (подстанции КТП киоскового типа, 2КТП) размещена следующая аппаратура:

  1.     Коммутационная высоковольтная;
  2.     Коммутационная низковольтная;
  3.     Измерительная (амперметры, вольтметры, счетчики);
  4.     Трансформаторы напряжения;
  5.     Измерительные трансформаторы тока;
  6.     Сборные шины.

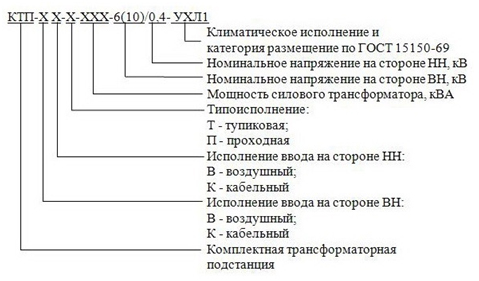

Условное обозначение киосковых КТП

152

Мачтовые трансформаторные подстанции используются в основном для электроснабжения сельскохозяйственных потребителей и небольших объектов и представляют собой однотрансформаторные подстанции мощностью 25-250 кВА тупикового типа, наружной установки и предназначены для приема электрической энергии переменного тока напряжением 6,(10)кВ. и преобразования её в электрическую энергию напряжением 0,4(0,23) кВ. Ввод в КТП со стороны ВН – воздушный. Подключение к ЛЭП при помощи разъединителя, устанавливаемого на ближайшей опоре. Разъединитель входит в комплект поставки. Выводы со стороны НН могут варьироваться и быть воздушными или кабельными.

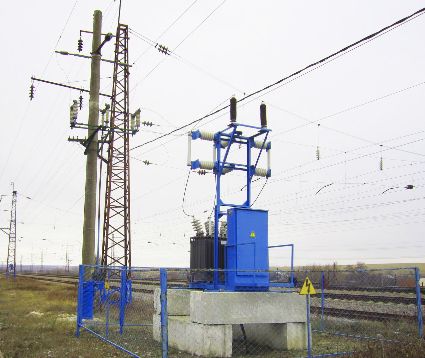

КТП ВН и НН



КТПМ представляют собой сборно-сварную конструкцию, состоящую из двух шкафов и силового трансформатора (ТМГ), установленных на специальную раму. Первый шкаф содержит устройство ввода высокого напряжения, второй – распределительное устройство низкого напряжения.

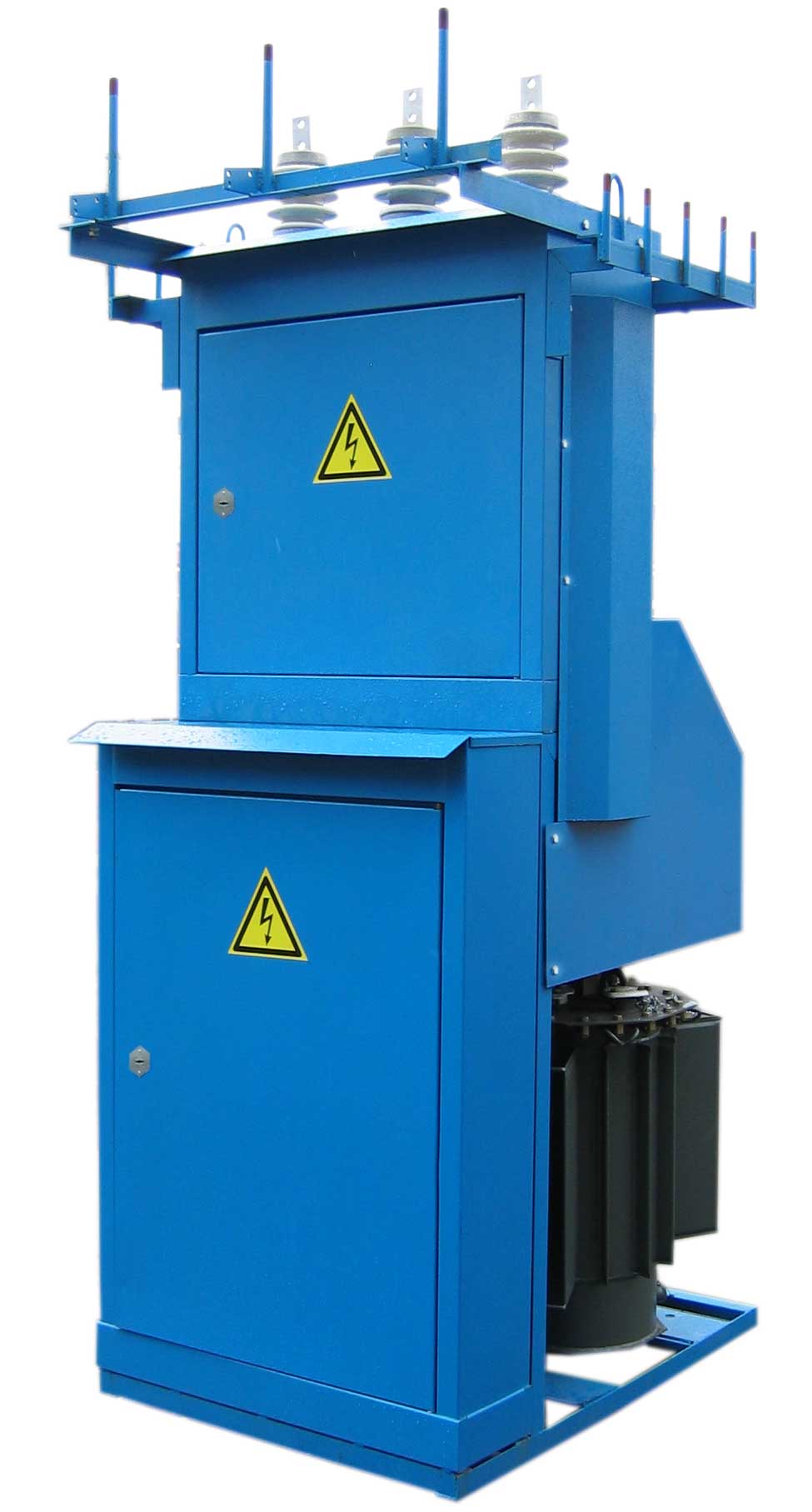

КТПМ



ТП обеспечивает учет активной электроэнергии. По желанию заказчика выполняется установка счетчика выбранной модификации. Подстанции снабжены механическими и электрическими блокировками для обеспечения безопасности при выполнении работ обслуживающим персоналом. Также предусмотрена защита от коротких замыканий цепей освещения и обогрева ТП, междуфазных коротких замыканий, перегрузок линий 0,4 кВ, атмосферных перенапряжений. Определенные модели снабжены фидером уличного освещения. Освещение включается и отключается автоматически.

Одной из разновидности мачтовой подстанции является Столбовая трансформаторная подстанция, оборудование которой установлено на одной опоре линии электропередачи, не требующая наземных ограждений.

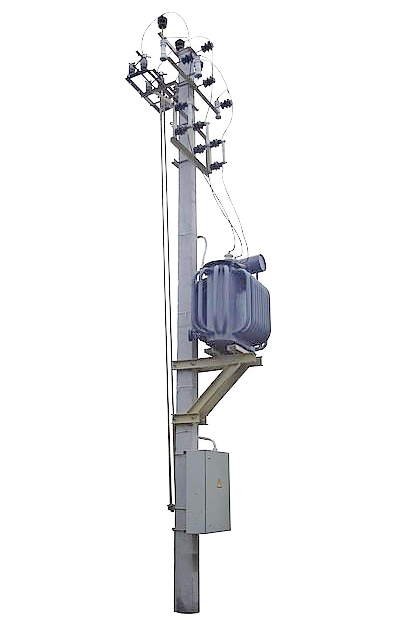

Столбовые КТП



В качестве современного решение для городских электрических сетей предлагаем блочные комплектные трансформаторные подстанции в железобетонной оболочке (БКТП).

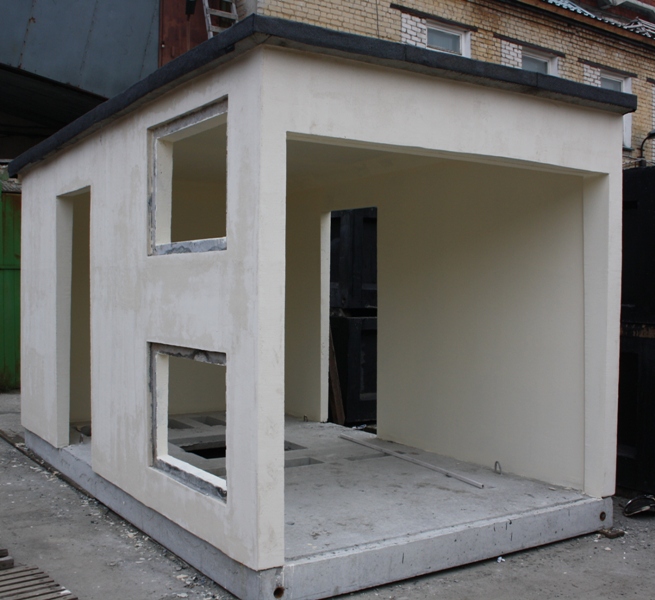

Конструкция блока БКТП представляет собой объемный железобетонный корпус из бетона марки М400, состоящий из плиты основания и монолитного объемного блока, обеспечивающий защиту электрооборудования от внешних воздействий и необходимые прочностные характеристики при эксплуатации и транспортировке.

В плите основания каждого блока БКТП предусмотрены проемы под КРУ ВН и РУ НН для прохода кабелей и люк для доступа в кабельный приямок. В комплекте с БКТП идет фундаментный блок (кабельный приямок), чем принципиально и отличается такая подстанция от других видов КТП.

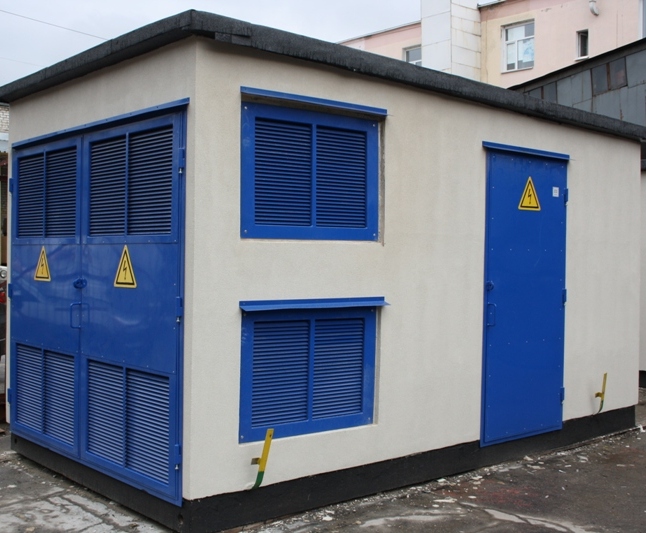

БКТП

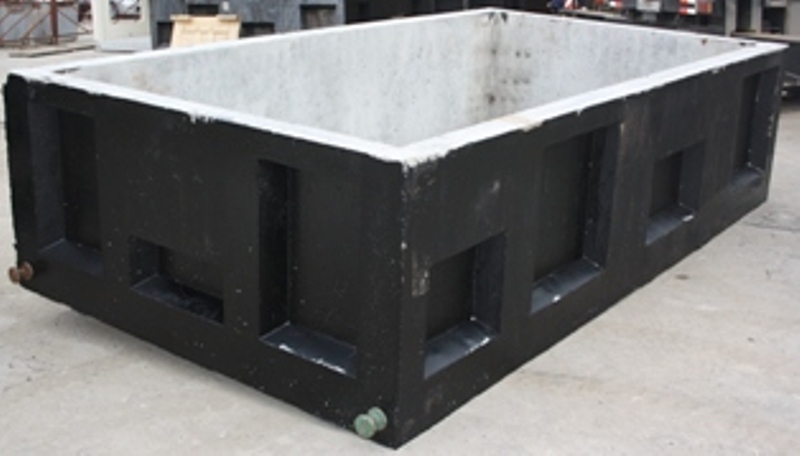

Стены фундаментного блока покрывают специальным герметизирующим составом для исключения проникновения влаги внутрь БКТП. Для упрощения ввода кабеля в подстанцию, в стенках кабельного приямка имеются утоньшения, в которые устанавливаются трубы.



Фундаментальный блок БКТП



Крыша БКТП покрыта битумной мастикой и наплавляемым материалом, что обеспечивает гидроизоляцию, исключающую проникновение осадков внутрь подстанции.

В плите основания под силовыми трансформаторами предусмотрены отверстия для стока масла трансформаторов. В объемном приямке под силовым трансформатором устанавливается бак на полный объем масла трансформатора. В отсеке трансформатора предусмотрены направляющие, обеспечивающие закатку и стопорение всех типов трансформаторов, используемых в БКТП.

Далее в корпус БКТП монтируются все металлические элементы: металлические ворота трансформаторного отсека, металлические двери отсеков КРУВН и РУНН, вентиляционные решетки, заслонки и сетки. Все металлические элементы покрываются антикоррозионным покрытием и порошковой краской. Монтируется внутренний контур заземления БКТП из стальной полосы 4х40 мм. Однотрансформаторная подстанция, как правило, состоит из одного блока, двухтрансформаторная – из двух и более блоков.



Двухтранформаторная БКТП



Каждый блок БКТП состоит из трех отсеков: отсека комплектного распределительного устройства высшего напряжения (КРУ ВН), отсека распределительного устройства низшего напряжения (РУ НН) и отсека силового трансформатора.

Наша компания поставляет КТП как в стандартной комплектации, таки и по специальным проектам заказчиков, на основании технического задания, либо заполненного опросного листа. Широкий спектр наших официальных партнеров - ведущих европейских и российских производителей электрооборудования - позволяет осуществлять сборку КТП с использованием комплектующих таких марок как ABB, Schneider Electric, Legrand, EKF, КЭАЗ и др.
