Трансформаторы тока

Предлагаем к поставке трансформаторы тока Т-0,66 и ТШП-0,66 производства ОАО «Армавирский электротехнический завод».

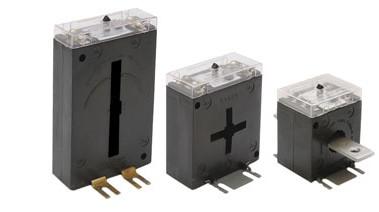

Трансформаторы тока Т-0,66 и ТШП-0,66



Трансформаторы тока применяются для передачи сигнала измерительной информации измерительным приборам в установках переменного тока частоты 50 Гц с номинальным напряжением до 0,66 кВ включительно.

Трансформаторы тока изготавливаются климатического исполнения "У3".

Условия работы:

  • высота над уровнем моря до 1000 м;
  • температура окружающего воздуха от +40°С до -40°С;
  • окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • рабочее положение в пространстве - любое.

Трансформатор состоит из магнитопровода с первичной и вторичной обмотками, разделенных изоляцией и размещенных в корпусе из термопласта.

Трансформаторы тока имеют дополнительный вывод от первичной обмотки для присвоения приборов учета электрической энергии с целью предотвращения хищений электроэнергии, а также крышку, закрывающую выводы и позволяющую установить контрольную пломбу.

Конструкция трансформатора исключает несанкционированный доступ к контактам вторичной обмотки после опломбирования крышки трансформатора органами Энергонадзора. Трансформаторы поставляются с поверкой и имеют пломбу ЦСМ.

Трансформатор крепится к заземленным конструкциям изделий потребителей с помощью основания.

Mежповерочный интервал 8 лет.

  • Сертификат об утверждении типа средств измерений №2457,№14450
  • Сертификат соответствия №РОСС RU.АЯ24.ВО4181
  • Свидетельство об утверждении типа средств измерений RU.C.34.001.A № 52290
ТипКласс точностиНоминальный первичный ток, АНоминальный вторичный ток, АНоминальный коэффициент безопасности приборовМасса
не более, кг
Т-0,660,55, 10, 15, 30, 40, 50, 75, 100, 150, 200, 300, 40054, 4, 5, 5, 5, 4, 4, 5, 4, 6, 4, 7, 70,7
Т-0,660,5S50, 75, 100, 150, 200, 300, 40056, 6, 6, 6, 6, 6, 70,8
Т-0,66М0,5 / 0,5S200, 300, 40056, 6, 71,1
ТШП-0,660,5500, 600, 750, 80056, 6,3, 7, 71,3
ТШП-0,660,5S500, 600, 750, 80056, 6,3, 7, 71,3
ТШП-0,660,5 / 0,5S1000, 1200, 150052,7, 3, 3,31,3

Габаритные чертежи

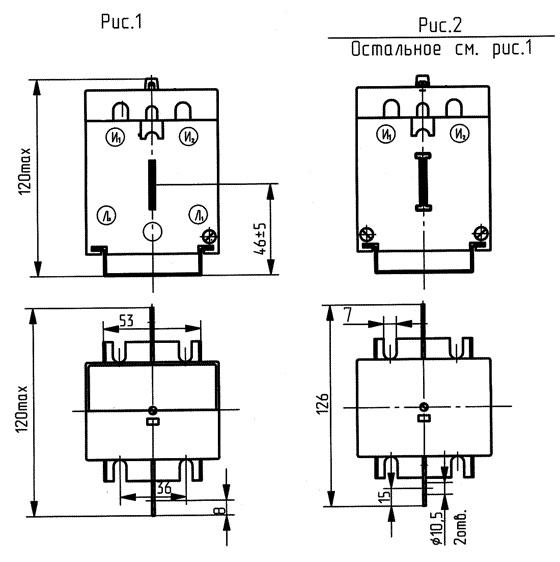

Габаритный чертеж трансформатора тока Т-0,66



Габаритный чертеж трансформатора тока Т-0,66

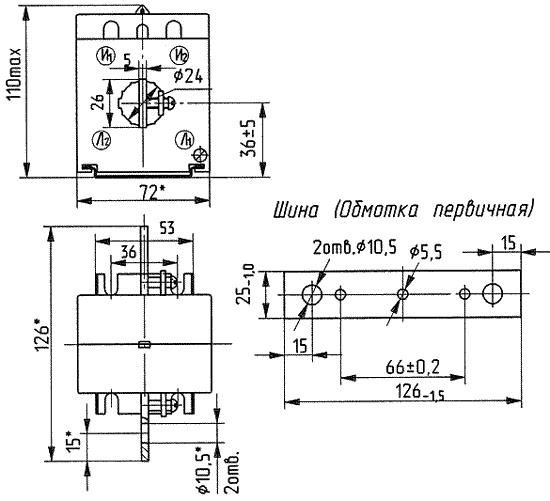

Габаритный чертеж трансформатора тока Т-0,66М



Габаритный чертеж трансформатора тока Т-0,66М

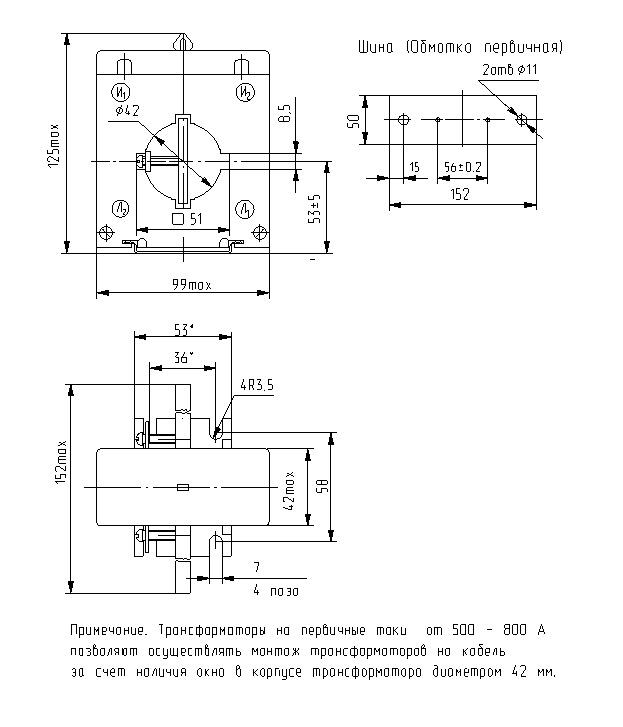

Габаритный чертеж трансформатора тока ТШП-0,66 (500, 600, 750, 800А)



Габаритный чертеж трансформатора тока ТШП-0,66 (500, 600, 750, 800А)

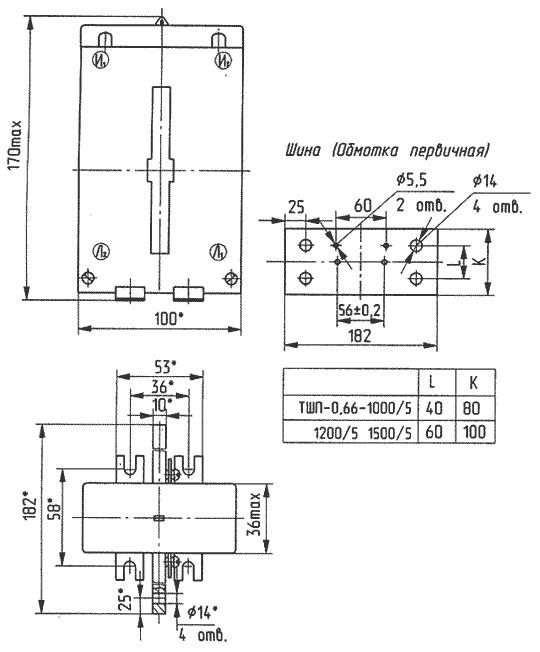

Габаритный чертеж трансформатора тока ТШП-0,66(1000,1200,1500А)



Габаритный чертеж трансформатора тока ТШП-0,66 (1000,1200,1500А)
