Щиты распределительные ЩРн, ЩРв

Щиты распределительные ЩРн, ЩРв предназначены для распределения электроэнергии, защиты от токов перегрузки и короткого замыкания. Возможна установка различного модульного оборудования. Сфера применения разнообразна: от жилого сектора до промышленности. Электрощиты изготовлены из Российской стали, соответствующей ГОСТ 1050-88. Сборка корпусов осуществляется методом сварки, что обеспечивает их высокую жесткость и герметичность соединения частей. Электрощиты оснащены съемной фальш-панелью. Электрощиты защищены от коррозии и разрушающего воздействия погодных факторов, благодаря фосфатированию и использованию атмосферостойкой порошковой краски.

Преимущества:

1. Сварной корпус
2. Быстросъемная перенавешиваемая дверь.
3. Удобство монтажа при компактных габаритах корпуса.
4. Наличие медных шпилек и закрепленного поводка заземления
5. Высококачественное порошковое покрытие RAL-7035.
6. Большой выбор типоразмеров и комплектаций щитов.
7. Герметичный уплотнитель на дверце и пыле-влагозащищенный замок (модели IP54)
8. Скошенный желоб на корпусе для защиты от проникновения влаги и грязи (модели IP54)
9. Новая конструкции изделия предотвращает доступ ко всем токопроводящим элементам.
10. Соответствие всем требованиям ПУЭ.
11. Высокий уровень электробезопасности.
12. Максимальная вместимость щита - 90 модулей.
13. Комплектуется маркировочными наклейками.
14. Увеличено пространство для монтажа.

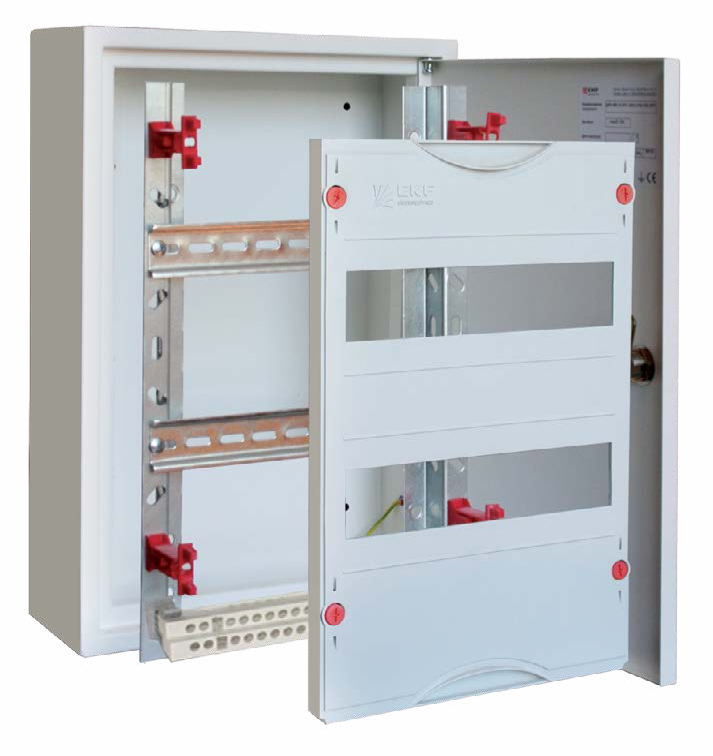

Щиты распределительные ЩРн, ЩРв серии Absolut

Щиты распределительные ЩРн, ЩРв серии Absolut – современные и технологичные щиты, предназначенные для распределения электроэнергии, защиты от токов перегрузки и короткого замыкания. Возможна установка различного модульного оборудования. Главная особенность - съемное монтажное шасси, значительно упрощающее установку и подключение модульного оборудования, а также, предустановленные изолированные шины. Модели с разборной конструкцией (МПр) позволяют производить монтаж задней стенки щита отдельно от корпуса. Электрощиты изготовлены из Российской стали, соответствующей ГОСТ 1050-88. Защитная панель выполнена из пластика. Сборка корпусов осуществляется методом сварки, что обеспечивает их высокую жесткость и герметичность соединения частей. Электрощиты защищены от коррозии и разрушающего воздействия погодных факторов, благодаря фосфатированию и использованию атмосферостойкой порошковой краски.

Преимущества:

1. Удобство монтажа.
2. Невыпадающие пластиковые винты-защелки.
3. Соответствие высокому уровню электробезопасности.
4. Предусмотрена возможность опломбировки.
5. Возможность установки до 72 модульных автоматов.
6. Пластиковые опоры крепления шин N, РЕ.
7. Пластиковые крепления петлей дверки.

Щиты с монтажной панелью ЩМП

Щиты с монтажной панелью ЩМП являются надежной оболочкой для сборки щитов управления, автоматизации и пунктов распределения. Возможна установка различного модульного и силового оборудования. Сфера применения разнообразна: от жилого сектора до промышленности. Электрощиты изготовлены из Российской стали, соответствующей ГОСТ 1050-88. Сборка корпусов осуществляется методом сварки, что обеспечивает их высокую жесткость и герметичность соединения частей. Монтажная панель выполнена съемной, что облегчает процесс монтажа оборудования. Электрощиты защищены от коррозии и разрушающего воздействия погодных факторов, благодаря фосфатированию и использованию атмосферостойкой порошковой краски.

Преимущества:

1. Удобство монтажа.
2. Широкий ассортимент типоразмеров в серии.
3. Высококачественное порошковое покрытие RAL-7035.
4. Комплектуется маркировочными наклейками.
5. Комплектуется сальниками PG(боксы IP-54), полупробивные отверстия.
6. Соответствует всем требованиями ПУЭ.

Щиты учетные ЩУ

Щиты учетные предназначены для ввода электроэнергии и её учета. Возможна установка модульного оборудования и электрических счетчиков. Сфера применения разнообразна: от жилого сектора до промышленности. Электрощиты изготовлены из российской стали, соответствующей ГОСТ 1050-88. Сборка корпусов осуществляется методом сварки, что обеспечивает их высокую жесткость и герметичность соединения частей. В зависимости от модификации, электрощиты выпускаются с одной и двумя дверьми, оснащаются монтажной панелью или DIN-рейкой (для установки электронных счетчиков). Для снятия показаний счетчика в дверце щита предусмотрено прозрачное окно. Электрощиты имеют возможность опломбировки и защищены от коррозии и разрушающего воздействия погодных факторов, благодаря фосфатированию и использованию атмосферостойкой порошковой краски.

Преимущества:

1. Удобство монтажа.
2. Возможность установки на улице.
3. Наличие козырька, защищающего оборудование от дождя и снега.
4. Возможность установки разных типов счетчиков.
5. Возможность опломбировки.
6. Эстетичность внешнего вида и надежность защитного покрытия.

Щиты учетно-распределительные ЩУРн, ЩУРв

Щиты учетно-распределительные предназначены для ввода электроэнергии, её учета и последующего распределения, а также, защиты от токов перегрузки и короткого замыкания. Возможна установка модульного оборудования и электрических счетчиков. Сфера применения разнообразна: от жилого сектора до промышленности. Электрощиты изготовлены из Российской стали, соответствующей ГОСТ 1050-88. Сборка корпусов осуществляется методом сварки, что обеспечивает их высокую жесткость и герметичность соединения частей . Электрощиты оснащены съемной фальш-панелью, монтажной панелью и DIN- рейкой. Электрощиты защищены от коррозии и разрушающего воздействия погодных факторов, благодаря фосфатированию и использованию атмосферостойкой порошковой краски.

Преимущества:

1. Сварной корпус.
2. Перенавешиваемая дверь.
3. Наличие медных шпилек и закрепленного поводка заземления.
4. Надежная и атмосферостойкая порошковая окраск.
5.  Наличие моделей с предустановленными шинами.
6. Модели представлены в двух цветах (шагрень и белый глянец).
7. Возможность установки 1 и 3-хфазных счетчиков, как на монтажную панель, так и на DIN-рейку.

Вводно-распределительные устройства ВРУ

Каркасы ВРУ предназначены для сборки вводно-распределительных устройств, обеспечивающих функцию ввода электроэнергии, её учета и распределения, а также для защиты сетей от токов перегрузки и короткого замыкания. Шкафы представляют собой конструкции из сложных профилей, полученных холодным деформированием и соединенных путем сварки. Шкафы обладают отличной жесткостью и прочностью ко всем видам нагрузок. Шкафы полностью соответствуют требованиям ГОСТ, хорошо противостоят динамическим нагрузкам.

Вид установки – напольный.

Преимущества:

ВРУ-1, ВРУ-2

1. Большой выбор типоразмеров шкафов как по высоте, так и по ширине.
2. Корпуса позволяют собирать на их основе любой вид НКУ от вводно-учетных до распределительных панелей.
3. Изготавливаются со степенью защиты IP 31, IP 54.

ВРУ-3

1. Благодаря отдельным отсекам для размещения трансформаторов тока, счетчика электроэнергии и рубильника шкаф соответствует ГОСТу Р51321-1-2000 и ГОСТу Р51732-2001.
2. Устанавливаемые трансформаторы и счетчик электроэнергии отделены друг от друга и от силовой части.
3. Отдельный запирающийся отсек для рубильника, расположенный в силовой части, позволяет защитить персонал от поражения электрическим током.
4. Изготавливаются со степенью защиты IP 31.
5. Боковые панели заказываются отдельно (возможность экономии средств при установке шкафов в линейку).
6. Отличная жесткость и прочность ко всем видам нагрузок.
7. Эстетичность внешнего вида каркаса и защита покрытия от коррозии обеспечиваются нанесением высококачественной порошковой краски, цвет RAL 7035.

Щит одностороннего обслуживания ЩО-70

Панели распределительных щитов одностороннего обслуживания ЩО-70 предназначены для сборки электрощитов, служащих для приема и распределения электрической энергии в промышленных электроустановках, а также для защиты от перегрузок и токов короткого замыкания. Электрощиты защищены от коррозии и разрушающего воздействия погодных факторов, благодаря фосфатированию и использованию атмосферостойкой порошковой краски.

Преимущества:

   1 .  Два варианта поставки: в сборе (сварной) и в разборе.

   2 .  Панель для измерительных приборов.

   3 .  Регулировка глубины монтажных панелей.

   4 .  Набор монтажных панелей в стандартной комплектации.

Шкаф распределительный силовой ШРС

Шкафы распределительные силовые ШРС предназначены для сборки электрощитов, служащих для приема и распределения электрической энергии в промышленных электроустановках, а так же для защиты от перегрузок и токов короткого замыкания. Электрощиты защищены от коррозии и разрушающего воздействия погодных факторов, благодаря фосфатированию и использованию атмосферостойкой порошковой краски.

Преимущества:

1. Простая и надежная конструкция.
2. Повышенная жесткость и прочность.

Щиты этажные ЩЭ

Щит этажный ЩЭ предназначен для приема, поквартирного распределения и учета электроэнергии напряжением 230 В, защиты групповых линий квартир при перегрузках и коротких замыканиях, защиты от поражения электрическим током, размещения устройств телефонной радиотрансляционной, телевизионной аппаратуры и других слаботочных сетей, сборки щитов этажных.

Щит этажный поставляется в собранном виде, полностью готовый к установке электрооборудования. Все установочные элементы монтажной рамы учетно-распределительного отсека уже установлены и закреплены в щите. Съемная монтажная панель облегчает установку оборудования и экономит время.

Щиты этажные производства EKF изготавливаются с установленными шинами стояка, что позволяет:

• точно рассчитать количество провода необходимого для разводки внутри щита;
• изготовить щит до установки его на объекте, даже не зная сечения стоянового провода.

В результате уменьшаются затраты времени и затраты электромонтажных материалов при монтаже щитов на объекте.

Вид установки – встраиваемый.

Преимущества:

1. Возможность установки до девяти модулей на квартиру.
2. Все внутренние элементы конструкции покрыты цинком.
3. Конструкция щита проста, обладает легкостью монтажа
4. и безопасностью при эксплуатации.
5. Конструкция соответствует всем установленным нормам.
6. Возможность изготовления по чертежам заказчика.

С описанием, функционалом, техническими характеристиками, схемами монтажа, особенностями эксплуатации и полным модельным рядом корпусов электрощитов, а также с возможными аксессуарами и комплектующими к ним, вы можете ознакомиться в подробном каталоге.
